بالابر قابل یدک

در این مقاله قصد داریم در رابطه با اجزای بالابر قابل یدک صحبت کنیم، بالابر قابل یدک یکی از پرکاربردترین تجهیزات در پروژه‌های عمرانی، ساختمانی، تاسیسات شهری، تأمین خدمات و حتی برخی امور صنعتی است که به دلیل قابلیت حمل و نقل آسان و جابجایی سریع بین پروژه‌ها بسیار مورد توجه قرار گرفته است. شناخت دقیق اجزا و بخش‌های مختلف این نوع بالابر اهمیت زیادی برای بهره‌برداری ایمن، نگهداری صحیح و افزایش کارایی آن دارد.

هر یک از اجزای بالابر قابل یدک با هدفی خاص طراحی شده‌اند و مجموعه این اجزا، دستگاهی کارآمد و ایمن را برای استفاده کاربر فراهم می‌کنند. در این مقاله به تشریح کامل و پیوسته اجزا و ساختار اصلی بالابر قابل یدک و نقش هر کدام در عملکرد کلی دستگاه پرداخته می‌شود.

اولین جزء اصلی در بالابر قابل یدک، شاسی یا بدنه اصلی دستگاه است. شاسی در واقع اسکلت فلزی و مقاومی است که کلیه بخش‌ها و سازه‌های دیگر بالابر روی آن نصب می‌شوند. طراحی شاسی در بالابرهای قابل یدک باید به گونه‌ای باشد که بتواند نیروی وزن بالابر، نفرات، بار و همچنین تنش‌های وارده از حرکت در مسیرها و تراز کردن دستگاه را تحمل کند.

اغلب اوقات شاسی این بالابر دارای رینگ و محورهایی برای حرکت روی جاده و سطوح مختلف و همچنین نقاط اتصال برای جک‌های تثبیت‌کننده و سیستم کشویی است. برخی شاسی‌ها قابلیت تنظیم ارتفاع یا عرض را برای انتقال از مسیرهای باریک دارند که این ویژگی به دستگاه انعطاف بیشتری در محیط‌های خاص می‌دهد. ساختار شاسی معمولا از فولاد مقاوم به خوردگی ساخته می‌شود و سطح آن را برای افزایش دوام معمولاً رنگ‌آمیزی یا گالوانیزه می‌کنند.

دومین بخش کلیدی، محورهای حرکتی و سیستم چرخ‌ها است. این مجموعه شامل چرخ‌ها یا لاستیک‌های قابل تحمل وزن، محورهای افقی، بلبرینگ‌ها و سیستم ترمز برای ایستایی و کنترل دستگاه در هنگام جابجایی است. چرخ‌های بالابر قابل یدک باید قابلیت حرکت روی سطوح مختلف از جمله آسفالت، خاکی یا حتی زمین‌های ناهموار را داشته باشند.

مکانیزم ترمز در چرخ‌ها از اهمیت ویژه‌ای برخوردار است و باید بتواند وزن دستگاه را هنگام توقف یا استقرار نگه دارد. در برخی مدل‌ها، چرخ‌های دستگاه قابلیت قفل شدن برای افزایش امنیت دارند. همچنین نقاط اتصال برای یدک‌کش در قسمت جلو یا پشت شاسی تعبیه شده است که معمولاً شامل یک قلاب یا گوی یدک است و با انواع خودروهای سواری یا وانت‌ها سازگار می‌باشد.

سومین جزء و به تعبیری مهمترین بخش، بازوی بالابری یا بوم دستگاه است. این بخش می‌تواند از نوع تلسکوپی (کشویی) یا مفصلی باشد و وظیفه آن رساندن سکو یا سبد حمل به ارتفاع موردنظر است. بازوها از پروفیل‌های مقاوم ساخته می‌شوند تا تحمل نیروهای وارده در هنگام فشار یا کشش، بارگذاری نفرات و ابزار را داشته باشند. مکانیزم حرکت بازوها معمولاً به واسطه سیستم هیدرولیک یا الکتروهیدرولیک انجام می‌گیرد و شامل جک‌های هیدرولیکی، سیلندر، شلنگ‌ها و اتصالات مربوطه می‌شود.

در بالابرهای تلسکوپی، چندین مقطع بازو در یکدیگر قرار گرفته‌اند و با حرکت خطی، سکو را به ارتفاع بالا می‌رسانند. در مدل‌های مفصلی، بازوها به صورت لولایی حرکت می‌کنند و امکان مانور و عبور از موانع را فراهم می‌کنند. کنترل بازو بر اساس پنل کنترل، اهرم یا کنترل از راه دور انجام می‌شود که این مورد در هر مدل متفاوت است.

چهارمین اجزای حیاتی، سبد یا پلتفرم بالابری است. سبد، محل قرارگیری اپراتور و ابزار کار است و باید از استحکام کافی برخوردار باشد تا علاوه بر تحمل وزن نفرات و ابزار، امنیت جانی اپراتور را نیز تامین کند. دیواره‌های سبد معمولاً با ریل‌های محافظ یا نرده‌های فلزی احاطه شده و کف آن به صورت ضد لغزش طراحی می‌شود. بسیاری از سبدها دارای درب ورود و خروج با قفل ایمنی و حتی نقاط اتصال کمربند ایمنی هستند. علاوه بر این، برخی سبدها مجهز به پریز برق، هولدر ابزار و حتی چراغ‌های کاری می‌باشند تا کار اپراتور در ارتفاع تسهیل شود.

پنجمین بخش، سیستم هیدرولیک یا الکتروهیدرولیک دستگاه است که تمامی اجزای متحرک مانند بازوها و جک‌های تثبیت‌کننده را کنترل می‌کند. این سیستم از یک پمپ هیدرولیکی، مخزن روغن، سوپاپ‌های کنترل فشار، شیرهای ایمنی، جک‌ها و شلنگ‌های هیدرولیکی تشکیل شده است.

انرژی لازم برای حرکت جک‌ها یا بوم‌ها معمولاً از طریق یک موتور برقی یا بنزینی تأمین می‌شود. کنترل این سیستم‌ها به واسطه مدار فرمان یا پنل اپراتوری انجام می‌گیرد و در صورت نیاز دارای سیستم قطع اضطراری (Emergency Stop) برای توقف فوری عملیات می‌باشد تا نهایت ایمنی برای اپراتور مهیا شود.

ششمین جزء مهم، جک‌ها و پایه‌های تثبیت‌کننده دستگاه هستند. این جک‌ها وظیفه دارند پس از استقرار بالابر در محل کار، وزن دستگاه را از روی چرخ‌ها بردارند و تعادل کلی را در هنگام بالا و پایین رفتن سبد حفظ نمایند. جک‌ها به شکل سیلندری یا پیچی هستند و در چهارطرف یا حداقل دو سمت شاسی نصب می‌شوند. پایه‌های هر جک باید دارای زیرپایه‌های مقاوم باشند تا در نرم‌ترین زمین‌ها نیز دچار نشست نشوند و ایمنی دستگاه تضمین گردد.

هفتمین جزء کلیدی، سیستم کنترل و پنل اپراتوری است که امکان هدایت دقیق تمامی حرکت‌های بالابر را فراهم می‌سازد. این پنل‌ عموماً به صورت باکس یا تابلو بر روی سبد یا بخش پایینی شاسی نصب می‌شود و دارای سوییچ، اهرم، کلیدها و صفحه نمایشگر برای مشاهده پارامترهای کاری است. برخی مدل‌ها پنل کنترل از راه دور بی‌سیم نیز دارند. سیستم کنترل به اپراتور اجازه می‌دهد عملیات بالارفتن، پایین آمدن، باز و بسته کردن جک‌ها، چرخش بوم و توقف اضطراری را به سهولت و با دقت بالا مدیریت کند.

هشتمین جزء در بالابرهای قابل یدک تجهیزات ایمنی هستند که تضمین‌‌کننده سلامت اپراتور و جلوگیری از بروز آسیب‌های احتمالی دستگاه می‌باشند. این تجهیزات شامل سنسورهای تشخیص وزن اضافه، سنسور زاویه بازو، هشدار دهنده بروز هرگونه نقص سیستم هیدرولیک یا مصرف بیش از حد توان، قطع‌کننده‌های خودکار برق، قفل ایمنی سبد و درگاه‌های اتصال کمربند ایمنی هستند. همچنین بسیاری از مدل‌های پیشرفته دارای سیستم تشخیص مانع یا نشانگر ترازیاب دیجیتال می‌باشند.

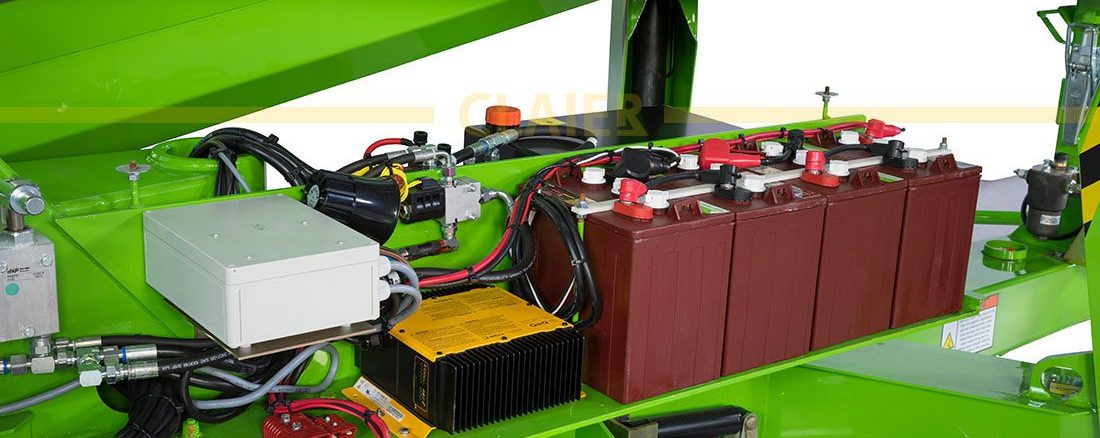

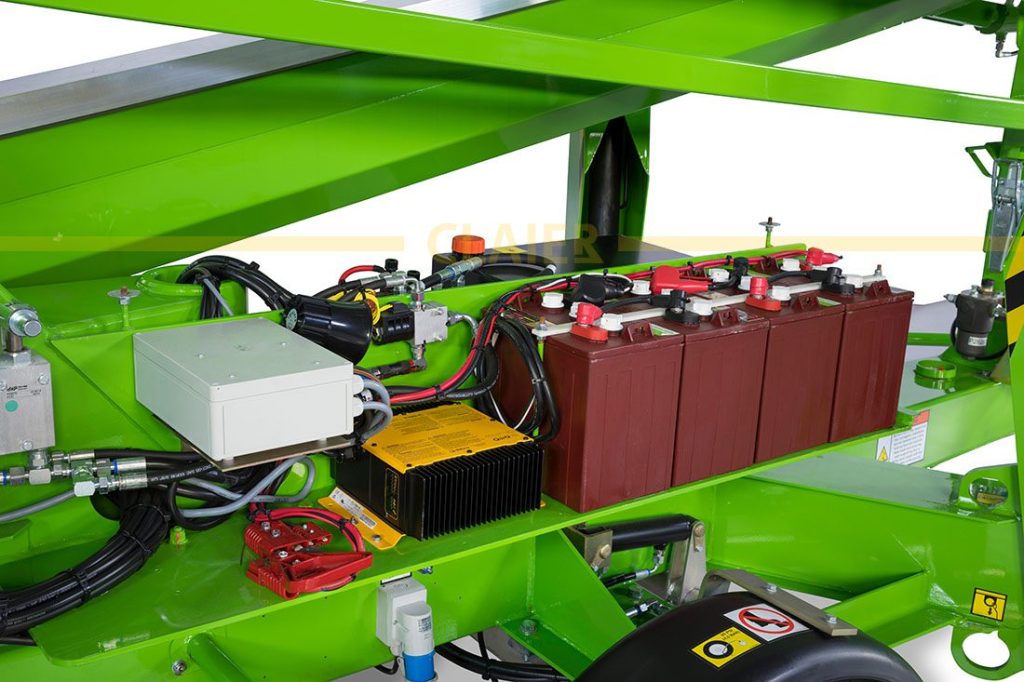

نهمین بخش موثر، موتور یا منبع تأمین انرژی دستگاه است. بسته به مدل بالابر، این موتور می‌تواند از نوع الکتریکی (با تغذیه برق تکفاز یا سه فاز)، بنزینی یا دیزلی باشد. موتور در واقع قلب تپنده دستگاه است و کارکرد بی‌وقفه و مطمئن آن کیفیت عملیاتی بالابر را تضمین می‌کند. برخی مدل‌های مدرن حتی باتری‌های قابل شارژ با شارژنما نیز دارند تا بتوانند در محل‌هایی که هیچ منبع برقی یا سوختی وجود ندارد به فعالیت ادامه دهند. همچنین سیستم شارژر خودکار یا تشخیصی جهت مراقبت از سلامت باتری در بعضی دستگاه‌ها تعبیه شده است.

آخرین بخش، ادوات جانبی و کمکی دستگاه شامل آینه‌ها، نورافکن‌ها، پایه یا جعبه ابزار، قلاب یدک‌بر و ملزومات حمل و نقل مانند علائم هشدار و بازتاب دهنده‌ها است که همه این اجزا نقش مهمی در بهبود راندمان، سهولت جابجایی و ایمنی بالابر ایفا می‌کنند.

در نتیجه می‌توان گفت که هر یک از اجزای بالابر قابل یدک از شاسی و چرخ‌ها گرفته تا سیستم‌های کنترلی پیشرفته و تجهیزات ایمنی، همگی به منظور تضمین عملکرد مطمئن و ایمن دستگاه طراحی شده‌اند.

این اجزا با هماهنگی کامل باعث شده‌اند تا بالابر قابل یدک به عنوان ابزاری مدرن، پربازده و قابل اعتماد در صنعت شناخته شود و اپراتورها را قادر می‌سازند تا امور ارتفاعی خود را با حداکثر امنیت، سرعت و کیفیت به انجام برسانند. شناخت دقیق هریک از این اجزا به کاربران و تکنسین‌ها کمک می‌کند تا در نگهداری و سرویس دستگاه دقیق‌تر و مسئولانه‌تر عمل کنند و از امکانات آن بهره مطلوب‌تری ببرند، جهت کسب اطلاعات بیشتر در رابطه با اجزای بالابر قابل یدک کلیک کنید.
